Jaki kabel do kamer monitoringu wybrać? Poradnik

Wybór kabla do kamer monitoringu to jedna z tych decyzji, która na etapie planowania wygląda jak drobny szczegół, ale po kilku latach potrafi zadecydować o tym, czy instalacja działa bez zarzutu, czy sprawia ciągłe kłopoty. Rodzaj kabla zależy przede wszystkim od architektury systemu – kamera IP potrzebuje skrętki, analogowa HD koncentryka, a długie trasy zewnętrzne często uzasadniają użycie światłowodu. Ten artykuł pomoże Ci wybrać właściwy przewód, uniknąć kosztownych błędów i zrozumieć, dlaczego sam napis „Cat6″ albo „zewnętrzny” na opakowaniu to za mało.

Najważniejsze informacje z tego artykułu:

• Dobór kabla powinien wynikać przede wszystkim z rodzaju transmisji – skrętka do IP, koncentryk do analogowych HD, światłowód na dalekie trasy.
• Do kamer IP z PoE warto stosować pełnomiedziany przewód Cat 6, 23–24 AWG, a nie tańszy kabel CCA, który ma większą rezystancję i gorzej znosi zasilanie po sieci.
• Limit 100 m dla PoE Ethernet dotyczy całego kanału – wlicza się kabel w ścianie, patchcordy, gniazda keystone i patch panele, a nie tylko odcinek od switcha do kamery.
• Kabel do montażu zewnętrznego lub w ziemi musi mieć powłokę PE odporną na UV i wilgoć – zwykły kabel wewnętrzny PVC na elewacji po kilku sezonach potrafi popękać.
• W systemach analogowych HD obraz i zasilanie wymagają osobnej analizy – prawidłowy sygnał wideo nie gwarantuje, że kamera nie zresetuje się z powodu spadku napięcia na żyłach zasilających.

Jaki kabel do kamer monitoringu – od czego zacząć wybór?

Zanim sięgniesz po kabel, odpowiedz na jedno pytanie: czy Twoje kamery są cyfrowe (IP) czy analogowe? To decyduje o wszystkim. Kamera IP komunikuje się przez sieć Ethernet i wymaga skrętki. Kamera analogowa HD – niezależnie od tego, czy to AHD, TVI czy CVI – przesyła sygnał wideo po kablu koncentrycznym 75 Ω. Światłowód pojawia się wtedy, gdy trasa przekracza 100 m, przebiega między budynkami lub w miejscu narażonym na wyładowania atmosferyczne.

Poniżej zebrałem podstawowe scenariusze:

Samo ustalenie architektury systemu eliminuje większość błędów na etapie zakupów.

Jaki kabel do monitoringu IP – skrętka UTP, FTP czy Cat 6?

Do kamer sieciowych stosuje się skrętkę Ethernet, a wybór między UTP, FTP i różnymi kategoriami ma konkretne konsekwencje dla jakości zasilania PoE i odporności na zakłócenia.

UTP czy FTP – co wybrać?

Dla kamer wewnętrznych, prowadzonych z dala od silnych źródeł zakłóceń elektromagnetycznych, wystarczy dobrej jakości UTP (U/UTP) – przewód nieekranowany. FTP (F/UTP) lub S/FTP warto zastosować w instalacjach przemysłowych, przy trasach blisko kabli zasilających 230 V, silników, falowników albo przy kamerach zewnętrznych narażonych na wyładowania.

Jest jednak jeden warunek, który często jest pomijany – ekranowany kabel bez prawidłowego uziemienia nie chroni lepiej niż UTP, a w niektórych sytuacjach może pogorszyć stabilność sygnału, bo ekran zaczyna działać jak antena. Ekran musi być ciągły przez cały kanał – kabel, wtyki, gniazda keystone, patch panele – i połączony z uziemionym switchem PoE po stronie urządzenia zasilającego.

Jaka kategoria skrętki do monitoringu?

Cat 5e to formalne minimum dla typowej kamery IP. Pracuje do 100 MHz i obsługuje Gigabit Ethernet na 100 m. Strumień wideo 4K przy typowym bitrate rzędu 20–30 Mb/s zajmuje mniej niż 3% pasma gigabitowego łącza, więc Cat 5e technicznie radzi sobie z obrazem bez problemów.

Problemem nie jest przepustowość, lecz PoE. Cat 6 ma żyły 23 AWG zamiast standardowych 24 AWG w Cat 5e, co oznacza mniejszą rezystancję, mniejsze straty na zasilaniu i niższe ryzyko przegrzania kabla pod obciążeniem. Pracuje do 250 MHz i ma lepszy margines parametrów transmisyjnych. Dlatego do nowych instalacji warto wybierać Cat 6 – nawet jeśli kamera działa na Cat 5e, Cat 6 daje zapas na przyszłość i lepiej znosi długoletnie obciążenie PoE.

Cat 7 i Cat 8 do typowych kamer IP to wydatek bez uzasadnienia technicznego. Ograniczeniem będzie switch, rejestrator lub budżet PoE, a nie przepustowość kabla.

Miedź czy CCA – to ma znaczenie przy PoE

Żyły kabla muszą być wykonane z litej miedzi, a nie z aluminium pokrytego miedzią (CCA – Copper Clad Aluminum). CCA ma wyraźnie większą rezystancję, co przy zasilaniu PoE przekłada się na większy spadek napięcia na trasie i gorsze chłodzenie żył. Paradoksalnie, pełnomiedziany Cat 5e jest lepszym wyborem do kamer IP niż tańszy CCA Cat 6.

Wzrost temperatury kabla pod obciążeniem PoE to osobny problem. Dla przewodów UTP każde 10°C wzrostu temperatury zwiększa tłumienie wtrąceniowe o około 4–6%. Wiązka kilkudziesięciu kabli PoE w szczelnej przestrzeni nad sufitem lub na poddaszu latem może pracować ze znacznie mniejszym marginesem niż podczas testu przed uruchomieniem. Dlatego przy dużych instalacjach warto ograniczać rozmiar wiązek i stosować kable 23 AWG lub oznaczyć przewody jako LP (Limited Power), co potwierdza zdolność do przenoszenia określonego prądu bez przekroczenia temperatury znamionowej.

Wskazówka: Jeśli planujesz instalację kamery, która za kilka lat może być wymieniona na model PTZ lub z grzałką, od razu układaj pełnomiedziany Cat 6 23 AWG. Wymiana kabla po zakończeniu budowy kosztuje wielokrotnie więcej niż różnica w cenie przewodu.

Patchcordy i granica 100 m – co wlicza się do limitu?

Standard IEEE 802.3 i ANSI/TIA-568 określają maksymalną długość kanału Ethernet na 100 m. To nie jest odległość od switcha do kamery – to suma wszystkich elementów kanału: 90 m kabla stałego w ścianie lub korytku plus maksymalnie 10 m patchcordów po obu stronach trasy.

Wliczają się więc:

• Kabel stały od switch room do puszki przy kamerze.
• Patchcord od switcha do panelu krosowniczego.
• Patchcord od gniazda keystone do kamery.
• Gniazda keystone, złącza i ewentualne couplery (każde dodaje kilkadziesiąt centymetrów rezystancji i tłumienia).

Cienkie patchcordy 26–28 AWG jako cała trasa to błąd. Mają większą rezystancję i przy obciążeniu PoE powodują większy spadek napięcia niż gruby kabel instalacyjny. Instalacja może przejść test ciągłości, a kamera PTZ z grzałką będzie pracować niestabilnie na 80–90 m, mimo że link Ethernet świeci zielono.

Jaki kabel koncentryczny do monitoringu – kamery analogowe HD

Kamery AHD, TVI i CVI wymagają kabla koncentrycznego o impedancji 75 Ω z zakończeniami BNC. Standardowe wybory to RG59 i RG6, a przy bardzo długich trasach RG11.

Tłumienie kabli koncentrycznych rośnie wyraźnie wraz z częstotliwością sygnału. Przy 10 MHz RG59 tłumi sygnał ponad dwukrotnie bardziej niż RG6 na tej samej długości. Dla sygnałów HD, które wymagają szerszego pasma niż klasyczna telewizja analogowa SD, ten różnica ma bezpośrednie przełożenie na ostrość i szczegółowość obrazu, szczególnie na dłuższych odcinkach.

Porównanie typowych zasięgów dla kamer monitoringu:

Dla kamer 1080p HD over coax na RG6 wysokiej jakości przyjmuje się tłumienie referencyjne nie większe niż 2,0 dB/100 ft przy 10 MHz i pojemność do 17 pF/ft. Przy odcinku 150 m standardowy RG59 z pojemnością 21 pF/ft może zredukować efektywne pasmo sygnału HD o ponad 30%, co widać jako rozmycie obrazu i gorsze odwzorowanie szczegółów. Na długich trasach RG6 lub RG11 to nie upgrade – to konieczność.

Jakość żyły centralnej ma ogromne znaczenie. Tanie kable CCS (miedź na stali) lub CCA mogą działać na krótkich odcinkach, ale przy dłuższych trasach powodują widoczny spadek poziomu sygnału i problemy z obrazem nocnym, gdy kamera pobiera więcej prądu.

Zasilanie w systemach analogowych – osobny tor

W systemach analogowych obraz i zasilanie to dwa osobne tory, które trzeba analizować niezależnie. Używa się albo kabla koncentrycznego + osobnego przewodu zasilającego, albo gotowego kabla zespolonego (koncentryk + dwie żyły zasilające). Prawidłowy sygnał wideo na wyjściu kamery nie gwarantuje stabilnej pracy – jeśli napięcie na zaciskach kamery spada poniżej minimum, następują resety, migotanie obrazu IR i wzrost zakłóceń.

Przekrój żył zasilających trzeba dobrać na podstawie prądu pobieranego przez kamerę, długości pętli (tam i z powrotem) oraz dopuszczalnego spadku napięcia. Kamera IR przy włączonym oświetlaczu pobiera wyraźnie więcej prądu niż w ciągu dnia – dobry zasilacz do kamery monitoringu musi uwzględniać ten szczyt poboru.

Kabel zewnętrzny do monitoringu – co musi mieć?

Zwykły kabel wewnętrzny na elewacji lub w ziemi to jeden z najczęstszych błędów montażowych. Powłoka PVC nie jest odporna na promieniowanie UV i zmienne temperatury – po kilku sezonach pęka, a wilgoć dostaje się do żył. Transmisja może przez jakiś czas działać, ale okablowanie stopniowo degraduje się i wymaga wymiany.

Kabel zewnętrzny musi mieć:

• Powłokę PE (polietylen) – odporną na UV, wilgoć i mróz.
• Żel hydrofobowy między parami lub wzdłuż żył – blokuje kapilarne wnikanie wody.
• Żyły z litej miedzi – przewody linkowe gorzej znoszą długoterminową pracę w zmiennych warunkach.
• Odpowiednią kategorię – Cat 6 OSP z żelem to standard dla nowych instalacji.

Kabel żelowany nie powinien być bezpośrednio wprowadzany w głąb budynku. Żel jest zoptymalizowany do środowiska zewnętrznego i może brudzić gniazda przy terminacji. Warto zastosować punkt przejściowy i wykonać przejście na kabel wewnętrzny w miejscu wejścia do budynku. Przy długich odcinkach przechodzących przez elewację przydaje się pętla ociekowa i szczelne uszczelnienie przepustu, bo skrętka zewnętrzna może prowadzić wilgoć kapilarnie wzdłuż żył.

Do układania w ziemi nie wystarczy sam napis „zewnętrzny” na opakowaniu. Kabel musi wytrzymać zgniatanie i uderzenia, więc powinien mieć dodatkową ochronę mechaniczną – np. dodatkowy płaszcz lub być prowadzony w rurze ochronnej. Producenci często zaznaczają to w specyfikacji osobno.

Wskazówka: Zwróć uwagę na klasę reakcji na ogień CPR przy prowadzeniu kabla wewnątrz budynku. Na drogach ewakuacyjnych i w przestrzeniach publicznych zwykły kabel PVC może nie spełniać wymagań formalnych – zamiast tego należy stosować kable z powłoką LSZH i klasą Cca lub Dca.

Ekranowanie i ochrona przepięciowa przy kamerach zewnętrznych

Kabel Ethernet biegnący na zewnątrz działa jak antena dla impulsów elektromagnetycznych i wyładowań atmosferycznych. Przy kamerach na słupach, elewacjach i między budynkami ochronnik przepięciowy Ethernet/PoE przy wejściu kabla do budynku to nie opcja – to zabezpieczenie podstawowe.

Ochronnik musi być uziemiony zgodnie z instrukcją producenta. Sam ekran kabla FTP/F/UTP nie zastępuje ochronnika ani systemu uziemiającego – pełni inną rolę. Ekranowanie chroni przed codziennym szumem elektromagnetycznym, a ochronnik przepięciowy pochłania krótkie, energetyczne impulsy.

Prowadząc kabel razem z przewodami 230 V, ważniejsza od kategorii kabla jest separacja fizyczna. Równoległa trasa przez wiele metrów blisko instalacji elektrycznej zwiększa ryzyko zakłóceń i przepięć indukowanych, niezależnie od kategorii skrętki.

Jak daleko można poprowadzić kabel do kamery?

Dla kamer IP granica 100 m wynika ze standardu Ethernet. Kamera PTZ z grzałką i wysoką klasą PoE (Type 3 – ok. 60 W, Type 4 – ok. 90 W) może działać niestabilnie już na 80–90 m, nawet gdy link Ethernet wydaje się sprawny, bo problemem jest nie transmisja danych, lecz spadek napięcia na żyłach zasilających.

Opcje przy dłuższych trasach:

• Switch PoE pośredni – kolejny segment 100 m z własnym zasilaniem.
• Extender PoE – przedłuża zasięg o kolejne 100 m; dla kamer o wysokim poborze mocy (np. PTZ) wymaga kabla 23 AWG lub grubszego, jak wskazuje dokumentacja Axis dla extenderów PoE.
• Światłowód z lokalnym zasilaniem – najlepsze rozwiązanie przy trasach powyżej 100 m, między budynkami i wszędzie tam, gdzie ryzyko przepięć jest podwyższone.

Przy kamerach analogowych zasięg zależy od kabla i standardu:

• RG59 z litą miedzią – do ok. 150 m z dobrą jakością.
• RG6 – do ok. 300 m.
• RG11 – powyżej 300–350 m.

Przy długości ok. 300 m na RG59 bez aktywnej kompensacji sygnału traci się ok. 35–40% informacji w paśmie wysokich częstotliwości – to oznacza wyraźnie rozmyty obraz HD.

Kiedy warto wybrać światłowód do monitoringu?

Światłowód eliminuje dwa problemy jednocześnie – tłumienie sygnału na długich trasach i ryzyko przepięć. Nie przewodzi prądu, więc nie tworzy ścieżki dla impulsów z wyładowań atmosferycznych i nie powoduje problemów z pętlami uziemienia między budynkami, które przy miedzianych kablach potrafią niszczyć porty sieciowe.

Światłowód warto rozważyć w sytuacjach:

• Trasa przekracza 100 m.
• Kabel biegnie między oddzielnymi budynkami lub przez teren otwarty.
• Instalacja jest w zakładzie przemysłowym z falownikami, silnikami lub agregatami.

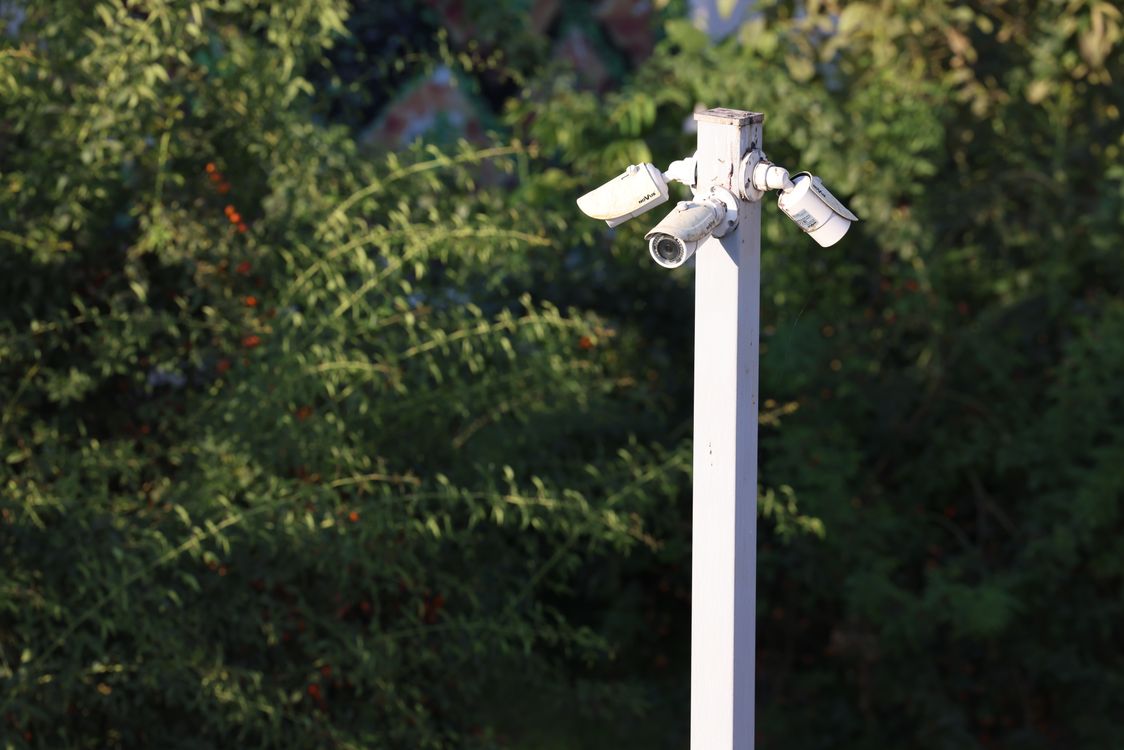

• Kamera stoi na metalowym słupie – przy takich instalacjach wyrównanie potencjałów i ochrona przepięciowa są trudniejsze do zapewnienia niż sam dobór kategorii kabla.

Moduły SFP wielomodowe obsługują zazwyczaj do ok. 550 m, jednomodowe do kilku kilometrów – rzeczywisty zasięg zależy od typu włókna i budżetu mocy optycznej. Kamera nadal wymaga lokalnego zasilania: lokalny switch PoE, media konwerter z PoE albo zasilanie 12/24 V podłączone bezpośrednio.

Warto przy okazji sprawdzić, jakie pobieranie prądu ma cały system monitoringu, bo przy wielu kamerach i switchach pośrednich suma obciążenia bywa zaskakująca.

Złącza i końcówki do kabli monitoringu

Do skrętki stosuje się wtyki i gniazda RJ45. Tu pojawia się szczegół, który często jest pomijany: wtyk RJ45 do drutu (solid) i do linki (stranded) to dwa różne produkty – złe dobranie może powodować utratę kontaktu lub cykliczne zaniki PoE, mimo że prosty tester wskazuje ciągłość żył.

Do kabla instalacyjnego (żyły lite) stosuje się wtyki solid-core lub kończy kabel na gnieździe keystone. Patchcordy (żyły linkowe) wymagają wtyków do linki. W instalacji stałej standardowa kolejność to:

1. Kabel instalacyjny zakończony gniazdem keystone przy kamerze.
2. Krótki patchcord od gniazda do kamery.
3. Kabel stały do szafy teletechnicznej.
4. Zakończenie na panelu krosowniczym (patch panel).
5. Krótki patchcord od panelu do portu switcha PoE.

Promień gięcia kabla ma realny wpływ na parametry transmisji. Mocne załamanie skrętki w puszce przy kamerze lub przy ostrym zakręcie na trasie może pogorszyć parametry par bardziej niż sam długi odcinek przewodu.

Do kamer analogowych używa się złączy BNC. Można je zacisnąć mechanicznie (złącza zaciskane) lub przylutować – zaciskane są wygodniejsze montażowo i wystarczają do większości instalacji. Złe zakończenie BNC, np. zbyt duży luz żyły lub niedomknięty styk, bezpośrednio pogarsza obraz.

Wskazówka: Jeśli instalujesz kamery z zasilaniem PoE, warto pomyśleć o UPS do monitoringu dla switcha – przy zaniku prądu kamery przestają działać, a ciągłość nagrywania zostaje przerwana. Dobry UPS dla switcha PoE to jedno z tańszych zabezpieczeń, które robi dużą różnicę w ciągłości pracy systemu.

Jak sprawdzić jakość wykonanej instalacji?

Tester ciągłości żył wykrywa przerwę lub zamianę żył, ale nie mówi nic o tym, czy instalacja nadaje się do pracy z PoE. Po ułożeniu kabli warto wykonać certyfikację toru, która obejmuje:

• Długość – czy kanał mieści się w 100 m.
• Mapę żył – kolejność par i brak skrzyżowań.
• Rezystancję DC – rezystancja pętli i niezrównoważenie rezystancji par (przy PoE nierówny podział prądu między żyły powoduje lokalne grzanie).
• Tłumienie i parametry NEXT/PSNEXT, ACR-F – potwierdzają jakość skrętu i terminacji.
• Opóźnienie – przy dużych instalacjach ma znaczenie dla synchronizacji strumieni.

Niezrównoważenie rezystancji par to parametr, który słabej jakości tester pomija, a ma bezpośredni wpływ na trwałość złączy i portów PoE przy długoterminowej pracy pod obciążeniem.

Ze swojej praktyki montażowej wiem, że instalatorzy czasem skracają czas na certyfikację, tłumacząc to działającym obrazem. Problem pojawia się po miesiącach – kamera restartuje się przy niskich temperaturach, switch wyłącza port PoE jako przeciążony albo obraz znika pod koniec długiej trasy. Certyfikacja przed oddaniem instalacji to jedyny sposób na wykrycie takich problemów zanim klient zgłosi reklamację.

Przy kamerach z dźwiękiem wbudowanym lub zewnętrznym mikrofonem do monitoringu warto też sprawdzić, czy prowadzenie kabla audio nie przebiega równolegle do kabla zasilającego – zakłócenia 50 Hz są wyraźnie słyszalne w zapisie dźwięku.

Podsumowanie

Odpowiedni kabel do kamer monitoringu zależy od architektury systemu, poboru mocy, długości trasy i warunków środowiskowych. Do kamer IP z PoE najlepiej sprawdza się pełnomiedziany Cat 6 23 AWG, układany jako kabel instalacyjny z zachowaniem limitu 100 m dla całego kanału. Kamery analogowe HD wymagają koncentryka 75 Ω – RG59 na krótkich trasach, RG6 przy dłuższych. Na trasach powyżej 100 m lub między budynkami warto rozważyć światłowód z lokalnym zasilaniem. Na zewnątrz konieczny jest kabel z powłoką PE, żelem hydrofobowym i ochroną przepięciową przy wejściu do budynku.

FAQ

Q: Czy można użyć jednego kabla do kamery i mikrofonu zewnętrznego jednocześnie?

A: W kamerach IP z wbudowanym wejściem audio wystarczy jeden kabel Ethernet Cat 6. Przy zewnętrznym mikrofonie analogowym potrzebny jest osobny przewód ekranowany – prowadzenie go równolegle do kabla zasilającego może wprowadzać zakłócenia 50 Hz do nagrania.

Q: Czy do kamer monitoringu można stosować kabel Wi-Fi zamiast przewodowego?

A: Kamery Wi-Fi nie wymagają kabla transmisyjnego, ale nadal potrzebują zasilania – przewodowego lub przez lokalny PoE z krótkim odcinkiem skrętki. Wi-Fi jest mniej niezawodne niż kabel przy zakłóceniach radiowych i dużej liczbie urządzeń w pobliżu.

Q: Czy patchcord kupiony w sklepie elektronicznym nadaje się do stałej instalacji?

A: Patchcordy linkowe nie nadają się jako kabel instalacyjny w ścianie lub korytku. Mają wyższą rezystancję, słabiej znoszą wieloletnie naprężenia mechaniczne i gorzej przenoszą PoE na dłuższych odcinkach.

Q: Jak głęboko powinien być zakopany kabel do kamer zewnętrznych?

A: Przepisy i normy budowlane określają minimalne głębokości – zazwyczaj 50–80 cm dla kabli niskonapięciowych. Kabel powinien być prowadzony w rurze ochronnej; sama głębokość bez rury nie zapewnia wystarczającej ochrony mechanicznej.

Q: Czy kabel Cat 6 do monitoringu różni się od kabla Cat 6 do internetu domowego?

A: Specyfikacja elektryczna jest taka sama. Różnica pojawia się w powłoce i konstrukcji: do monitoringu zewnętrznego potrzebna jest wersja OSP z żelem i powłoką PE. Do instalacji stałej wewnątrz stosuje się kabel z żyłami litymi, a nie linkę jak w patchcordach.
